CDTM
-
Versión 1.1
- PROGRAMA
PARA MANEJO DE IMÁGENES LANDSAT TM ALMACENADAS EN CD-ROM
©
2003 - Juan Manuel G. Racca |
RESUMEN
Se presenta y entrega un
programa -de libre uso para fines académicos sin propósitos de lucro-
destinado al manejo de imágenes registradas por los sensores Thematic
Mapper transportados a bordo de los satélites Landsat 4 y 5, almacenadas
en CD-ROM en el formato EOSAT fast format (o copiadas en un
directorio de disco magnético o de estado sólido). Posee opciones para visualizar
las características de las imágenes, incluyendo los histogramas de los números
digitales de los pixels de las distintas bandas, exhibir subescenas en
tonalidades de gris o cromáticas de hasta 2000x1500 píxeles, descargar
subescenas de cualquier tamaño a disco magnético para ser luego
procesadas con otros sistemas y para construir y mostrar reducciones de la
escena completa, con el propósito de localizar rápidamente las áreas de
interés. Además, se describe y adjunta un programa auxiliar ‑HistTM-
que permite construir y almacenar las distribuciones de frecuencias de los
números digitales de los píxeles de las distintas bandas, necesarias
para la exhibición de escenas en tiempo real.
ABSTRACT
A program -free for academic
uses without profit purposes- which allows to handle images registered
with Thematic Mapper sensors ported on board of Landsat 4 and 5 satellites
and stored in CD-ROM in EOSAT fast format (or copied in a magnetic/solid
state disk)
, is presented and delivered. It
has options to visualize the characteristics of the images, including the
histograms of the pixel´s digital numbers belonging to the different
spectral bands, to exhibit subscenes -up to 2000x1500 pixels- in gray or
chromatic shades, to download subscenes of any size to magnetic disk in
order to be processed afterwards with other systems and to construct and
show reductions of the complete scene, for a fast localization of the
areas of interest. Furthermore, an auxiliary program -HistTM- for
constructing and saving the frequency distributions of the pixel´s
digital numbers belonging to the different bands, necessary for the
exhibition of scenes in real time, is described and adjoined.

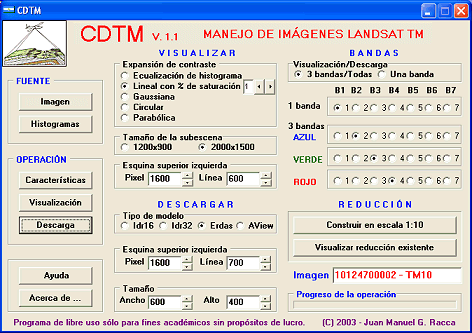

PANEL DE CONTROL DEL PROGRAMA
PROGRAMA AUXILIAR HistSACC
Debido al hecho de que CONAE entrega las imágenes en la modalidad EOSAT fast format, la información complementaria que acompaña a la imagen propiamente dicha en el CD-ROM -archivo de encabezamiento header.dat- es muy limitada y no incluye las distribuciones de frecuencias de los números digitales de los pixels, que son necesarias para la exhibición de escenas o subescenas en tiempo real. Hay que construirlas previamente y almacenarlas en algún medio magnético antes de operar con la imagen, ejecutando el programa
HistTM que se acompaña.
AUTOR
Prof. Ing. Geóg. Juan Manuel G. Racca
Universidad Nacional de Rosario
Facultad de Ciencias Exactas, Ingeniería y Agrimensura
- Instituto de Fisiografía y Geología ‘Dr. Alfredo Castellanos’:
Sección Fotointerpretación, Teledetección y Geoinformática.
- Departamento de Ciencias Geológicas ‘Prof. Dra. Pierina Pasotti’:
a cargo del dictado de las cátedras de Fotointerpretación,
Teledetección y Elementos de Programación para Geociencias
Av. Pellegrini 250 - (2000) Rosario - ARGENTINA
racca@fceia.unr.edu.ar
CONDICIONES DE USO DE LOS PROGRAMAS
-
Se permite el libre uso de los programas sólo para fines académicos sin propósitos de lucro.
-
El autor y la Institución de la cual depende no se hacen responsables por cualquier daño o perjuicio que pudiera ocasionar el uso de los programas.
DESCARGA DE LOS PROGRAMAS Y DOCUMENTACIÓN
Todos los archivos se entregan incluidos en uno de instalación (InstCDTM.EXE) cuyo tamaño es
de 2,2 Mbytes. Ellos son:
CDTM.EXE - Programa para manejo de imágenes
TM Landsat.
CDTM.CHM - Archivo de ayuda en línea / manual.
HistTM.EXE - Programa para construcción de las distribuciones de frecuencias de los números digitales de los
píxeles de las distintas bandas.
HistTM.CHM - Archivo de ayuda en línea / manual.
La instalación no produce ningún cambio en los archivos de configuración ni en el registro del sistema operativo. Los dos programas entregados deben ser ejecutados en ambiente Windows de 32 bits (95, 98,
Millenium, NT, 2000 o XP).
|
